軍用航空插頭

詳細介紹

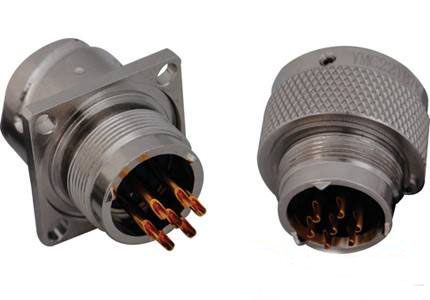

一、YP系列圓形電連接器（航空插頭）簡介

　　本系列航空插頭根據用戶的需求而開發，集Y2系列與P型電連接器的優點和功能，具有Y2的卡口式連接結構，采用P型連接器的接觸件排列型譜。該系列產品具有體積小，重量輕，接點型譜廣，快速分離之特點。

二、YP系列圓形電連接器（航空插頭）主要技術性能

1、環境技術性能
　　工作溫度：焊接式–55℃～125℃、壓接式–55℃～200℃
　　相對濕度：40℃時達95﹪
　　工作高度：海拔20000m
　　振動：頻率10Hz～2000Hz，加速度147m/s²
　　沖擊：加速度490m/s²
　　恒加速度：490m/s²
　　氣密性：耐氣壓0.2Mpa（僅密封性插座）
2、電氣性能
　　接觸電阻及額定電流：

接觸件規格（㎜）	接觸電阻（ m Ω）	額定電流（ A ）
￠ 0.8	≤ 8	3
￠ 1.0	≤ 5	5
￠ 1.5	≤ 3	10
￠ 2.5	≤ 1	25
￠ 3.5	≤ 1	50
￠ 5.5	≤ 1	100

　　額定電壓、耐電壓及絕緣電阻：　　

工作環境	額定電壓（ V ）	耐電壓（ V ）	絕緣電阻（ m Ω）
常溫常壓	500	1500	≥ 3000
濕熱	500	750	≥ 20
高溫	500		≥ 500
低氣壓條件 4.39KPa	250	750	–

　　注：接觸件數32、37、65、81、120時，常溫常壓條件下耐電壓為1000V

　　壓接式針孔軸向負荷參照Y2系列
　　接觸件壓接筒內徑與適配導線截面參照Y2系列

3、機械性能：
　　殼體：鋁合金壓鑄件
　　鍍層：鍍砂鎳、噴漆
　　絕緣體：耐熱熱塑性或熱固體材料
　　接觸件：銅合金材料鍍層金、銀
　　機械壽命：500次
